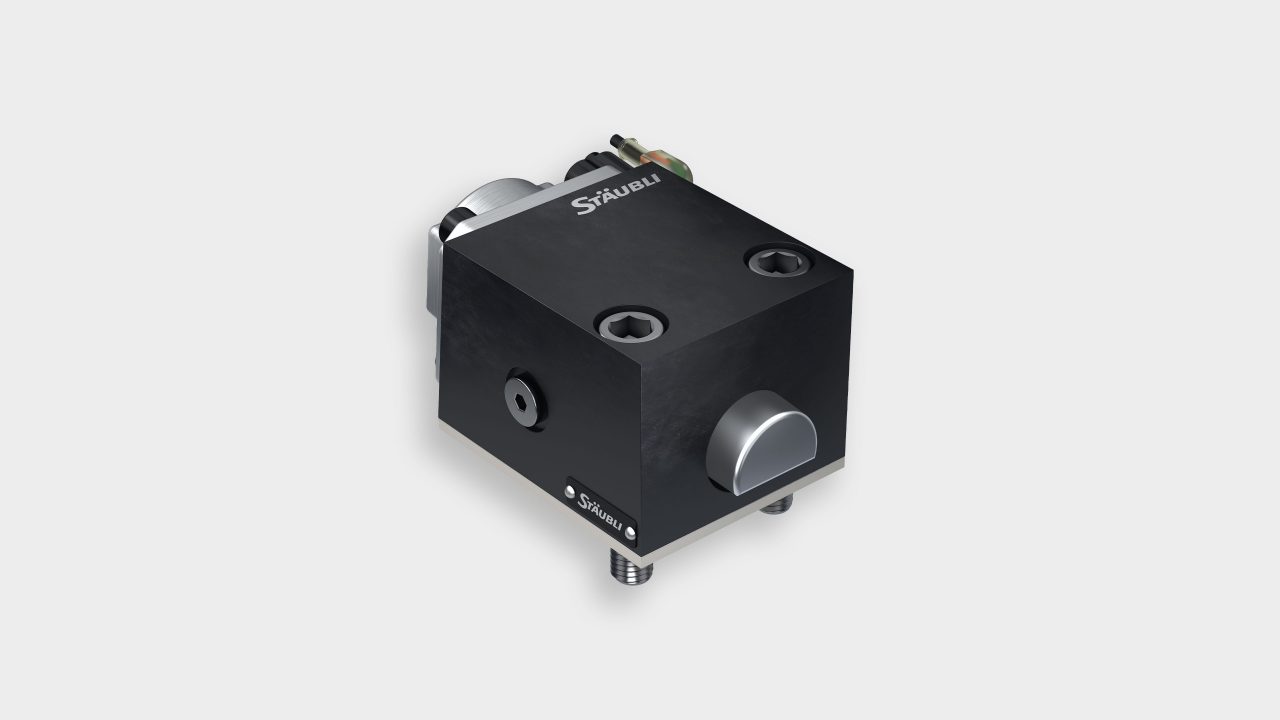

油圧式締め付けシステム QMC 100/101

• 高合金鋼製、焼入れおよび研磨されたクランプピストン
• 表面処理鋼製のクランプブロック
• NBR/FKMから成っているシール
• EUROMAP 2/3および11またはSPIに準拠した穴あけパターンの機械取り付けプレートに最適
• ベースプレートの硬化インサート、クランプ面取り、その他の機械加工作業は必要ありません
• 取り付けキットと近接スイッチ用接続ケーブルM12が付属

QMC 100 (英語)

• 作動圧力:解放圧力160バール
• クランプエレメントあたりの保持力:2.5 t / 5 t / 8 t / 12 t / 20 t / 30 t
• ベースプレートのクランプエッジの公差は、最大+/- 0.1 mmまで補正できます。

QMC 101 (英語)

• 作動圧力:クランプ圧力80バール、解放圧力160バール
• スパンエレメントあたりの保持力:2.5 t / 5 t / 8 t / 12 t / 20 t / 35 t / 45 t / 50 t
• ベースプレートのクランプエッジの公差は、最大0.3mmまで補正できます。
• たるみ位置での終了位置の機械的ロック

• カスタマイズされた特殊寸法
• Tスロット付き機械クランププレート用の特別設計
• 高温用途向けの特別バージョン
• オプションの外部油圧ユニット
• 位置検出なしで利用可能
